MKB12-10LZ कॉम्पैक्ट वायवीय सिलेंडर डबल अभिनय एसएमसी

MKB12-10LZ Compact Pneumatic Cylinder Double Acting SMC

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	FLY
प्रमाणन:	CE
मॉडल संख्या:	एमकेबी12-10एलजेड

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	Negotiation
पैकेजिंग विवरण:	प्लास्टिक बैग, बक्से, डिब्बों, पैलेट या ग्राहक की आवश्यकता के रूप में:
प्रसव के समय:	1-7 कार्य दिवस
भुगतान शर्तें:	वेस्टर्न यूनियन, टी/टी, एल/सी, पेपैल, क्रेडिट कार्ड
आपूर्ति की क्षमता:	1000 टुकड़े प्रति 10 कार्य दिवसों

संपर्क करें

विस्तृत उत्पाद विवरण

कार्य:	दोहरी भूमिका	तरल:	वायु
प्रूफ का दबाव:	1.5MPa	स्नेहन:	की जरूरत नहीं है
तकिया:	रबर बम्पर	पिस्टन गति:	50 से 200 मिमी/सेक
हाई लाइट:	MKB12-10LZ कॉम्पैक्ट वायवीय सिलेंडर , कॉम्पैक्ट वायवीय सिलेंडर SMC

MKB12-10LZ रोटरी क्लैंप सिलेंडर डबल अभिनय एसएमसी वायवीय एयर सिलेंडर

विशेष विवरण
बोर आकार (मिमी)	12	16	20	25	32	40	50	63
कार्य	दोहरी भूमिका
रोटरी कोण	90° ±10°
रोटरी दिशा	दक्षिणावर्त, वामावर्त
रोटरी स्ट्रोक (मिमी)	7.5		9.5		15		19
क्लैंप स्ट्रोक (मिमी)	10, 20, 30				10, 20, 30, 50
सैद्धांतिक क्लैंप बल (एन)	40	75	100	185	300	525	825	1400
तरल	वायु
प्रूफ का दबाव	1.5 एमपीए
ऑपरेटिंग दबाव रेंज	0.1 से 1 एमपीए							0.1 से 0.6 एमपीए
परिवेश और द्रव तापमान	ऑटो स्विच के बिना: -10 से 70 डिग्री सेल्सियस (कोई ठंड नहीं) ऑटो स्विच के साथ: -10 से 60 डिग्री सेल्सियस (कोई ठंड नहीं)
स्नेहन	गैर-चिकनाई
पाइपिंग पोर्ट आकार	M5 x 0.8				आरसी1/8, एनपीटी1/8 जी1/8		आरसी1/4, एनपीटी1/4 जी1/4
बढ़ते	छेद के माध्यम से / दोनों सिरों को सामान्य, सिर निकला हुआ किनारा टैप किया जाता है
तकिया	रबर बम्पर
स्ट्रोक की लंबाई सहनशीलता	+0.6 -0.4
पिस्टन गति नोट 5)	50 से 200 मिमी/सेक
गैर-घूर्णन सटीकता (क्लैंप भाग)	±1.4°	±1.2°			±0.9°		±0.7°

सैद्धांतिक आउटपुट
जनम का आकार (मिमी)	रॉड का आकार (मिमी)	ऑपरेटिंग दिशा	पिस्टन क्षेत्र (सेमी2)	ऑपरेटिंग दबाव (एमपीए)
जनम का आकार (मिमी)	रॉड का आकार (मिमी)	ऑपरेटिंग दिशा	पिस्टन क्षेत्र (सेमी2)	0.3	0.5	0.7	1.0
12	6	आर	0.8	24	40	56	80
12	6	एच	1.1	33	55	77	110
16	8	आर	1.5	45	75	105	150
16	8	एच	2	60	100	140	200
20	12	आर	2	60.8	100	139	200
20	12	एच	3.1	90.2	149	208	298
25	12	आर	3.8	112	185	258	370
25	12	एच	4.9	149	245	341	490
32	16	आर	6	182	300	418	600
32	16	एच	8	243	400	557	800
40	16	आर	10.6	319	525	731	1050
40	16	एच	12.6	380	625	870	1250
50	20	आर	16.5	502	825	1149	1648
50	20	एच	19.6	596	980	1365	1961
63	20	आर	28	851	1400	1950	2801
63	20	एच	31.2	948	1560	2172	3121

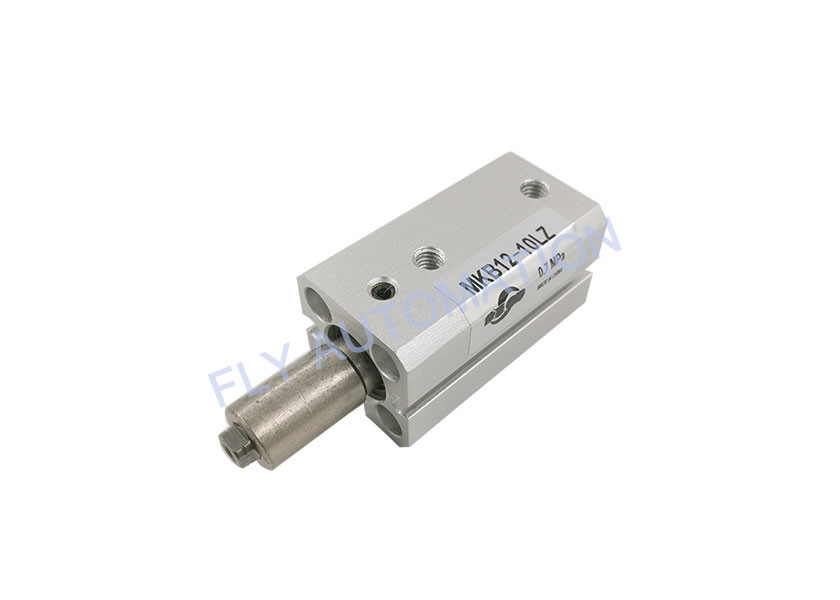

MKB12-10LZ कॉम्पैक्ट वायवीय सिलेंडर डबल अभिनय एसएमसी

विक्रय - पश्चात सेवा
एक साल की गुणवत्ता गारंटी नीति
हम शिपमेंट से पहले माल की गुणवत्ता की जांच करेंगे।यदि कुछ अप्रत्याशित समस्याएं होती हैं, तो हम निम्नलिखित तरीकों से अनुकूल तरीके से खरीदार के साथ समस्याओं को हल करने की आशा करते हैं:
1, यदि यह गुणवत्ता की समस्या है, तो खरीदार माल प्राप्त करने के 15 दिनों के भीतर तर्क प्रस्तुत कर सकता है, खरीदार को पहचान के लिए विक्रेता को फोटो या वीडियो और अन्य सबूत प्रदान करना होगा।
2, मानव निर्मित क्षतिग्रस्त, खरीदार पूरी जिम्मेदारी लेते हैं।
3, उत्पाद गुणवत्ता प्रसंस्करण कार्यक्रम:
1) खरीदार एक वर्ष के लिए खराब गुणवत्ता के कारणों के लिए उत्पादों को वापस कर देता है (शिपिंग या मानव निर्मित क्षतिग्रस्त द्वारा किए गए नुकसान को शामिल नहीं करता है)।"प्रयुक्त" स्थिति में लौटाए गए किसी भी उत्पाद के लिए 15% रीस्टॉकिंग शुल्क का मूल्यांकन किया जाता है।और फिर हम खरीदार को एक नया उत्पाद भेजेंगे और शिपिंग लागत को फिर से भेजेंगे।
2) यदि माल (शिपिंग सहित कुल मूल्य 10USD से कम है) में गुणवत्ता की समस्या है, तो हम अगले आदेश में खरीदार को एक नया उत्पाद भेजेंगे; यदि खरीदार निकट अवधि में एक नया ऑर्डर करने की योजना नहीं बनाते हैं, तो खरीदार फिर से शिपिंग लागत का भुगतान कर सकता है और एक नया उत्पाद फिर से भेजने के लिए कह सकता है। यदि उत्पादों के साथ कोई समस्या है, तो कृपया हमसे संपर्क करें- जैसे ही हमें आपका ईमेल मिलेगा हम इसे हल कर देंगे।
