| उत्पत्ति के प्लेस: | ताइवान, चीन |
| ब्रांड नाम: | AIRTAC, AIRWOLF |
| प्रमाणन: | ISO 9001,CE |

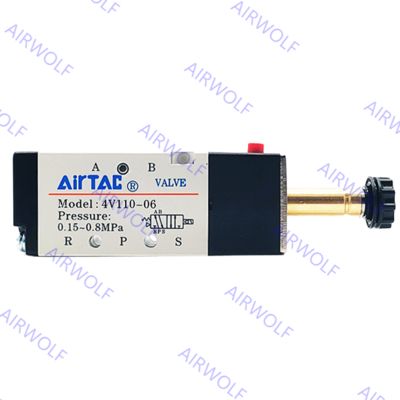

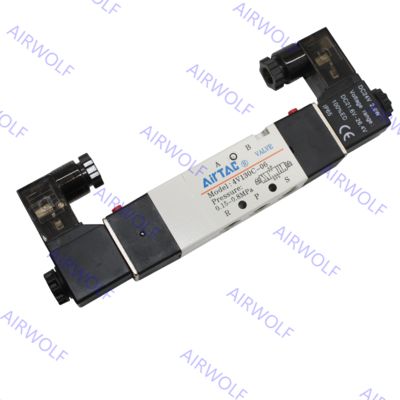

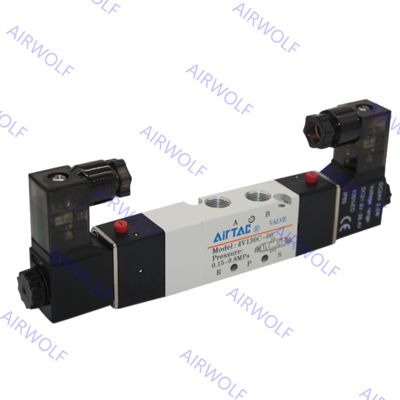

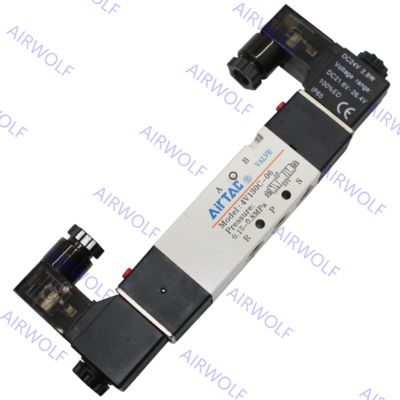

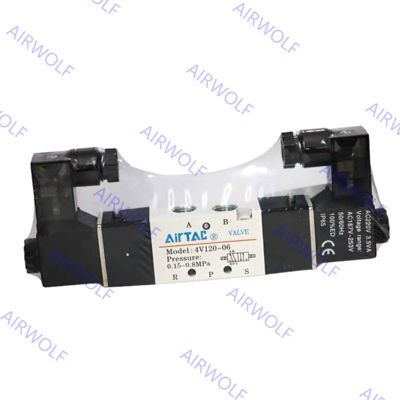

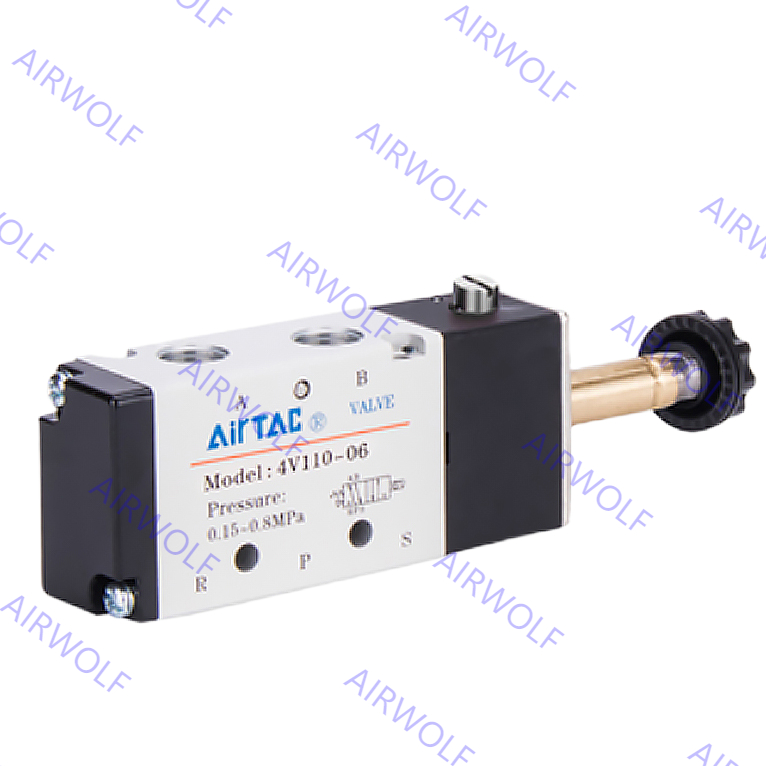

| मॉडल संख्या: | 4V110-06 4V120-06 4V130C-06 4V130E-06 4V130P-06 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | 7-15USD |
| पैकेजिंग विवरण: | प्लास्टिक बैग, कार्टन, फूस या ग्राहकों की आवश्यकता के अनुसार |
| प्रसव के समय: | 1-7 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति सप्ताह 1000 पीसी |
| शरीर की सामग्री: | शरीर की सामग्री | सील सामग्री: | नोकदार |
|---|---|---|---|
| परिचालन दाब: | 0.15 ~ 0.8 एमपीए | कार्य तापमान सीमा: | -20~+70°C |
| पोर्ट आकार: | 1/8 " | पद: | 5/2 रास्ता, 5/3 रास्ता |
| धरना: | दिशात्मक नियंत्रण | कार्य माध्यम: | सूखी संपीड़ित हवा 40μm द्वारा फ़िल्टर की गई |
| प्रमुखता देना: | पल्स solenoid वाल्व,वायवीय डायाफ्राम वाल्व |
||
विशेषताएं:
1.Pilot उन्मुख मोड: आंतरिक या बाहरी; के लिए वैकल्पिक
2. स्तंभ मोड फिसलने में संरचना: अच्छा जकड़न और संवेदनशील प्रतिक्रिया;
3. तीन स्थिति solenoid वाल्व केंद्रीय फ़ंक्शन के लिए अपनी पसंद के तीन प्रकार है;
4. दोहरा नियंत्रण solenoid वाल्व स्मृति समारोह है;
5. आंतरिक छेद विशेष प्रसंस्करण प्रौद्योगिकी जो थोड़ा संघर्षण घर्षण, कम शुरू दबाव और लंबे समय तक सेवा जीवन है adopts;
6. कोई स्नेहन के लिए तेल जोड़ने की जरूरत है;
7. यह स्थापना स्थान बचाने के लिए एकीकृत वाल्व समूह बेस के साथ के रूप में उपलब्ध है;
8. संबद्ध उपकरणों के मैन्युअल स्थापना और डिबगिंग की सुविधा के लिए सुसज्जित हैं;
9. कई मानक वोल्ट ग्रेड वैकल्पिक हैं।
विनिर्देश:
| कोड के आदेश | 4V110-M5 4V120-M5 | 4V130C-M5 | 4V120 4V110-06-06 | 4V130C-06 |
| 4V130E-M5 | 4V130E-06 | |||
| 4V130P-M5 | 4V130P-06 | |||
| तरल पदार्थ | एयर (40μm फिल्टर तत्व द्वारा फ़िल्टर किया जा करने के लिए) | |||
| अभिनय प्रकार | नियंत्रित होने वाला | |||
| पोर्ट का आकार | ln = निकास बाहर = = M5 | ln = निकास बाहर = = 1/8 " | ||
| छिद्र का आकार | 5.5 मिमी2 | 5.0 मिमी2 | 12.0 एम एम2 | 9.0 मिमी2 |
| (Cv = 0, 33) | (Cv = 0.28) | (Cv = 0.67) | (Cv = 0.50) | |
| वाल्व प्रकार | 5 पोर्ट 2 स्थिति | 5 पोर्ट 3 स्थिति | 5 पोर्ट 2 स्थिति | 5 पोर्ट 3 स्थिति |
| आपरेटिंग दबाव | 0.15~0.8MPa(21~114Psi) | |||
| सबूत दबाव | 1.5MPa(215Psi) | |||
| तापमान ℃ | -20-70 | |||
| शरीर की सामग्री | एल्यूमिनियम मिश्र धातु | |||
| स्नेहन | आवश्यक नहीं | |||
| मैक्स। आवृत्ति | 5 चक्र/सेकंड | 3 चक्र/सेकंड | 5 चक्र/सेकंड | 3 चक्र/सेकंड |
| वजन | 4V110-M5:120 जी 4V120-M5:175 g | 200 ग्राम | 4V110-06:120 जी 4V120-06:175 g | 200 ग्राम |
1. PT धागा, एनपीटी धागा और जी धागा उपलब्ध हैं;
2. यह मिडवे की चिकनाई में बंद नहीं कर सकते हैं। स्नेहक की तरह आईएसओ VG32 या समतुल्य सिफारिश कर रहे हैं।
3. अधिकतम actuation की आवृत्ति में कोई नहीं लोड राज्य है।
भीतरी संरचना:
| नहीं. | भाग का नाम | नहीं. | भाग का नाम |
| 1 | कनेक्टर | 12 | स्पूल वसंत |
| 2 | तार अखरोट | 13 | नीचे आवरण गैसकेट |
| 3 | कुंडल | 14 | स्पूल हे-अंगूठी |
| 4 | आर्मेचर | 15 | स्पूल |
| 5 | फिक्स्ड प्लेट | 16 | पिस्टन हे-अंगूठी |
| 6 | पिस्टन | 17 | वसंत ओवरराइड करें |
| 7 | पायलट किट | 18 | मैनुअल ओवरराइड |
| 8 | शरीर | 19 | वसंत धारक |
| 9 | अंगूठी पहनना | 20 | वसंत वापसी |
| 10 | नीचे आवरण | 21 | ओर आवरण |
| 11 | फिक्स्ड पेंच | 22 | वसंत धारक |
कुंडल विनिर्देश:
| आइटम | विनिर्देश |
| मानक वोल्ट | AC220V, AC110V, AC24V. DC24V, डीसी 12V |
| वोल्टेज की गुंजाइश | एसी: ±15% डीसी: ±10% |
| बिजली की खपत | एसी: 3.5VA डीसी: 3.0W |
| संरक्षण | IP65 (DIN40050) |
| कनेक्टर | DIN43650B |
| तापमान वर्गीकरण | ख वर्ग |
| विद्युत प्रविष्टि | टर्मिनल, Grommet |
| समय को सक्रिय | 0.05 sec और नीचे दिए गए |
आयाम:
