| उत्पत्ति के प्लेस: | इटली चीन |
| ब्रांड नाम: | ATOS |
| मॉडल संख्या: | SDHE-0710 10S SDHE-0711 10S SDHE-0713 10S SDHE-0715 10S SDHE-0717 10S SDHE-0714 10S SDHE-0716 10S SD |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | 45-168USD |
| पैकेजिंग विवरण: | पॉली बैग, बॉक्स, कार्टन, पैलेट |
| प्रसव के समय: | 3-12कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | प्रति सप्ताह 500 पीसी |
| अधिकतम दबाव: | 35 एमपीए | टैंक पोर्ट बैक प्रेशर: | 20. 6MPa |
|---|---|---|---|
| कुंडल प्रकार: | D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V | समाप्त: | डीजी: डीआईएन43650 डीएल: लीड तार(2) |
| इन्सुलेशन वर्ग: | H 180°C | वोल्टेज: | नामित वोल्टेज पर 90 %V |
| बिजली की खपत: | डीसी 28-31W एसीः 19-26W | तरल पदार्थ-तापमान: | -40-120℃ |
| माउंटिंग सतह: | आईएसओ 4401 आकार 10 | डीआईएन एन 60529 के अनुसार सुरक्षा की डिग्री: | IP65 |
| प्रमुखता देना: | एटीओएस हाइड्रोलिक सोलेनोइड दिशात्मक नियंत्रण वाल्व,DC24V हाइड्रोलिक सोलेनोइड दिशा नियंत्रण वाल्व,सोलेनोइड 24 वी हाइड्रोलिक दिशात्मक नियंत्रण वाल्व |
||
आदेश कोडः
SDHE-0710 10S
SDHE-0711 10S
SDHE-0713 10S
SDHE-0715 10S
SDHE-0717 10S
SDHE-0714 10S
SDHE-0716 10S
SDHE-0718 10S

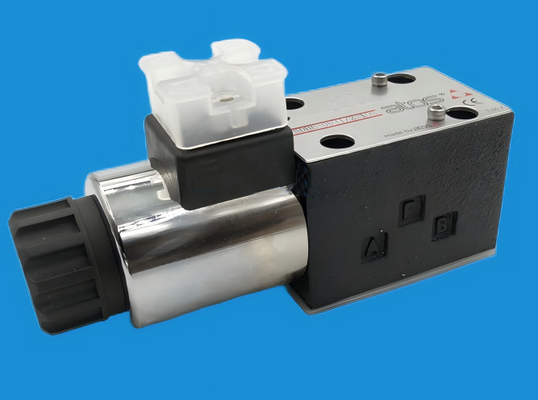

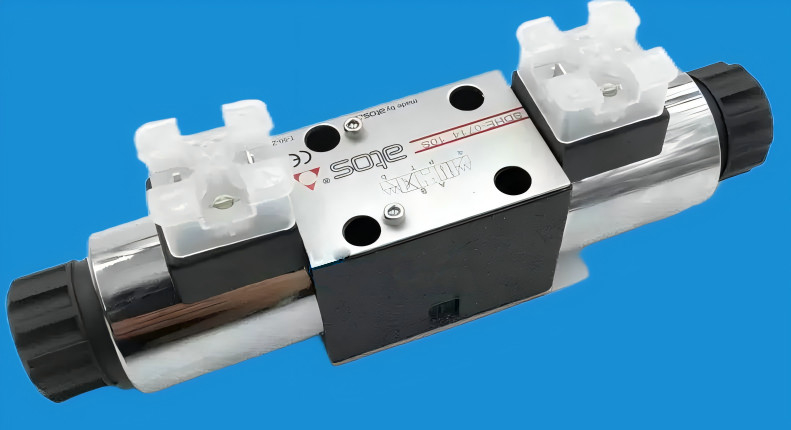

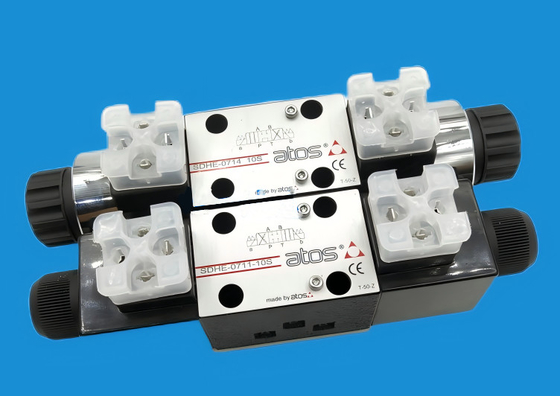

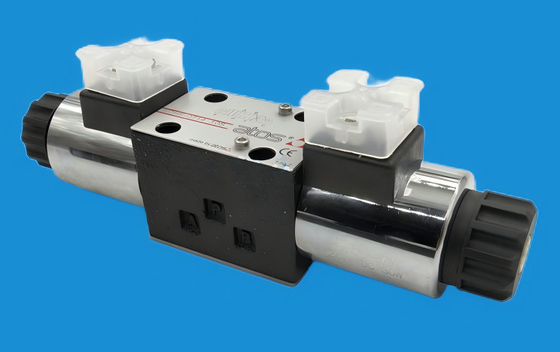

प्रत्यक्ष संचालित, उच्च प्रदर्शन, आईएसओ 4401 आकार 06
स्पूल प्रकार, दो या तीन स्थिति सीधे संचालित वाल्व उच्च प्रदर्शन के साथ
उत्तर अमेरिकी मानक CURUS के अनुसार प्रमाणित घुमावदार सोलेनोइड।
सोलेनोइड 2 का निर्माण निम्न द्वारा किया जाता हैः
● गीले प्रकार के स्क्रू ट्यूब, एसी और डीसी बिजली की आपूर्ति के लिए अलग, एकीकृत मैनुअल ओवरराइड पिन 4 के साथ
● विनिमेय कॉइल, विशेष रूप से एसी या डीसी बिजली आपूर्ति के लिए, आसानी से उपकरण के बिना प्रतिस्थापित - उपलब्ध वोल्टेज के लिए अनुभाग 5 देखें
मानक कॉइल सुरक्षा IP65 IP67 एएमपी जूनियर टाइमर के साथ वैकल्पिक कॉइल, जर्मन
या सीसा के तारों के कनेक्शन।
विनिमेय रोल की विस्तृत श्रृंखला 1,
धारा 2 देखें।
वाल्व शरीर 3 3 कक्ष प्रकार है
चौड़े के साथ खोल-मोल्डिंग कास्टिंग द्वारा निर्मित
कम दबाव की गिरावट सुनिश्चित करने वाले आंतरिक मार्ग।
| कोई भी स्थिति | ||
| मोटापा सूचकांक Ra 0,4 - समतलता अनुपात 0,01/100 (ISO 1101) | ||
| 150 वर्ष, अधिक जानकारी के लिए तकनीकी तालिका P007 देखें | ||
| मानक निष्पादन = -30°C +70°C /पीई विकल्प = -20°C + +70°C /बीटी विकल्प = -40°C + +70°C | ||
| एनबीआर सील (मानक) = -20°C十+80°C, एचएफसी हाइड्रोलिक तरल पदार्थों के साथ = -20°C+ +50°C एफकेएम सील (/पीई विकल्प) = -20°C一+80°C एचएनबीआर सील (/बीटी विकल्प) = -40°C + +60°C, एचएफसी हाइड्रोलिक तरल पदार्थों के साथ = -40°C + +50°C | ||
| 15: 100 मिमी/सेकंड - अधिकतम अनुमत सीमा 2.8 + 500 मिमी/सेकंड | ||
| ISO4406 वर्ग 20/18/15 NAS1638 वर्ग 9, www.atos.com या KTF कैटलॉग पर फिटर अनुभाग भी देखें | ||
| उपयुक्त सील प्रकार | वर्गीकरण | संदर्भ मानक |
| NBR, FKM, HNBR | एचएल, एचएलपी, एचएलपीडी, एचवीएलपी, एचवीएलपीडी | DIN 51524 |
| एफकेएम | एचएफडीयू, एचएफडीआर | आईएसओ 12922 |
| एनबीआर, एचएनबीआर | एचएफसी | |
| जैसा कि तालिका के प्रतीकों में दिखाया गया है | ||
| पोर्ट पी,ए,बीः 350 बार; पोर्टटी डीसी संस्करण के लिए 210 बार; एसी संस्करण के लिए 160 बार | ||
| अनुभाग में चित्र Q/op देखें | ||
| 80 1/मिनट, अनुभाग में परिचालन सीमाएं देखें | ||
माउंटिंग सतहः आईएसओ 4401 आकार 06
अधिकतम प्रवाहः 80 लीटर/मिनट
अधिकतम दबावः 350 बार
मुख्य विशेषताएं, सील और हाइड्रोलिक
