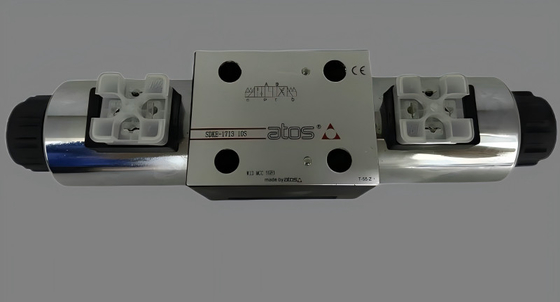

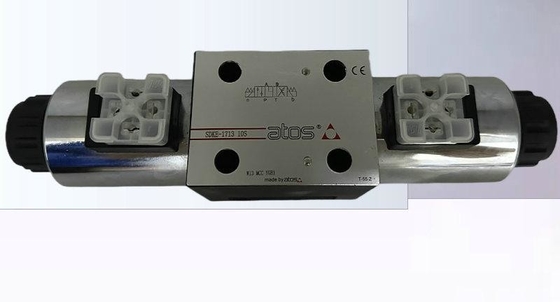

Name: एटीओएस प्रत्यक्ष संचालित डबल सोलेनोइड दिशात्मक वाल्व SDKE-1711 10S SDKE-1716 10S
Brand: FLY AUTOMATION
SKU: एसडीकेई-1713 10एस एसडीकेई-1751/2 10एस एसडीकेई-1711 10एस एसडीकेई-1715 10एस एसडीकेई-1710 10एस एसडीकेई-
Price: 106.00 USD
Availability: InStock

होम उत्पाद हाइड्रोलिक सिस्टम घटक

एटीओएस प्रत्यक्ष संचालित डबल सोलेनोइड दिशात्मक वाल्व SDKE-1711 10S SDKE-1716 10S

ATOS Direct Operated Double Solenoid Directional Valves SDKE-1711 10S SDKE-1716 10S

उत्पाद विवरण:

उत्पत्ति के प्लेस:	इटली चीन
ब्रांड नाम:	ATOS
मॉडल संख्या:	एसडीकेई-1713 10एस एसडीकेई-1751/2 10एस एसडीकेई-1711 10एस एसडीकेई-1715 10एस एसडीकेई-1710 10एस एसडीकेई-

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	45-168USD
पैकेजिंग विवरण:	पॉली बैग, बॉक्स, कार्टन, पैलेट
प्रसव के समय:	3-12कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता:	प्रति सप्ताह 500 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

अधिकतम दबाव:	35 एमपीए	टैंक पोर्ट बैक प्रेशर:	20. 6MPa
कुंडल प्रकार:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	समाप्त:	डीजी: डीआईएन43650 डीएल: लीड तार(2)
इन्सुलेशन वर्ग:	H 180°C	वोल्टेज:	नामित वोल्टेज पर 90 %V
बिजली की खपत:	डीसी 28-31W एसीः 19-26W	तरल पदार्थ-तापमान:	-40-120℃
माउंटिंग सतह:	आईएसओ 4401 आकार 10	डीआईएन एन 60529 के अनुसार सुरक्षा की डिग्री:	IP65
प्रमुखता देना:	प्रत्यक्ष संचालित दोहरे सोलेनोइड दिशा वाल्व , 35 एमपीए के सोलेनोइड दिशा वाल्व , एटीओएस सोलेनोइड संचालित दिशात्मक नियंत्रण वाल्व

एटीओएस प्रत्यक्ष संचालित डबल सोलेनोइड दिशात्मक वाल्व SDKE-1711 10S SDKE-1716 10S

आदेश कोडः

SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
एसडीकेई-1714 10एस

माउंटिंग सतहः आईएसओ 4401 आकार 10

अधिकतम प्रवाहः 150 लीटर/मिनट

अधिकतम दबावः 350 बार

इन्सुलेशन वर्गः डीसी कॉइल के लिए एच (180°C) एसी कॉइल के लिए एफ (155°C)

डीआईएन एन 60529 के अनुसार सुरक्षा की डिग्रीः IP65

सापेक्ष शुल्क कारकः 100%

परिवेश का तापमानःमानक निष्पादन = -30°C +70°C /पीई विकल्प = -20°C-+ 70°C /बीटी विकल्प = -40°C- +70°C

परिचालन दबावः पोर्ट P,A,B: 350 बार; पोर्ट T210 बार DC संस्करण के लिए (250 बार विकल्प M के साथ); 160 बार AC संस्करण के लिए

अधिकतम प्रवाहः 150 l/min, अनुभाग पर परिचालन सीमाएं देखें

जल प्रतिरोधी: एनबीआर, एचएनबीआर एचएफसी

इकट्ठा करने की स्थिति/स्थान	सभी वाल्वों के लिए किसी भी स्थिति को छोड़कर प्रकार- 170* (स्प्रिंग्स के बिना) कि क्षैतिज अक्ष के साथ स्थापित किया जाना चाहिए यदि आवेगों द्वारा संचालित
सबप्लेट की सतह का परिष्करण	मोटापा सूचकांक Ra 0,4 - समतलता अनुपात 0,01/100 (ISO 1101)
एन आई एस ओ 13849 के अनुसार एम टी टी एफ डी मान	150 वर्ष, अधिक जानकारी के लिए तकनीकी तालिका P007 देखें
परिवेश का तापमान	मानक निष्पादन = -30°C +70°C /पीई विकल्प = -20°C- + 70°C /बीटी विकल्प = -40°C- +70°C
सील, अनुशंसित द्रव तापमान	एनबीआर सील (मानक) = -20C + +80C, एचएफसी हाइड्रोलिक तरल पदार्थों के साथ = -20C + 50C एफकेएम सील (/पीई विकल्प) = -20°C + +80C एचएनबीआर सील (/बीटी विकल्प) = -40°C - +60°C, एचएफसी हाइड्रोलिक तरल पदार्थों के साथ = -40°C से +50°C
अनुशंसित चिपचिपाहट	15-100 मिमी2/s - अधिकतम अनुमत सीमा 2.8 + 500 मिमी2/s
अधिकतम तरल पदार्थ दूषित स्तर	IS04406 वर्ग 20/18/15 NAS1638 वर्ग 9, www.atos.com या KTF Ccatalog पर फ्लिटर अनुभाग भी देखें
हाइड्रोलिक द्रव	उपयुक्त सील प्रकार	वर्गीकरण	संदर्भ मानक
खनिज तेल	NBR, FKM, HNBR	एचएल, एचएलपी, एचएलपीडी, एचवीएलपी, एचवीएलपीडी	DIN 51524
पानी के बिना लौ प्रतिरोधी	एफकेएम	एचएफडीयू, एचएफडीआर	आईएसओ 12922
जल प्रतिरोधी	एनबीआर, एचएनबीआर	एचएफसी
प्रवाह की दिशा	जैसा कि तालिका के प्रतीकों में दिखाया गया है
परिचालन दबाव	पोर्ट P,A,B: 350 bar; DC संस्करण के लिए पोर्ट T210 bar (विकल्प M के साथ 250 bar); AC संस्करण के लिए 160 bar
नामित प्रवाह	अनुभाग में चित्र Q/Ap देखें
अधिकतम प्रवाह	150 l/min, अनुभाग पर परिचालन सीमाएं देखें

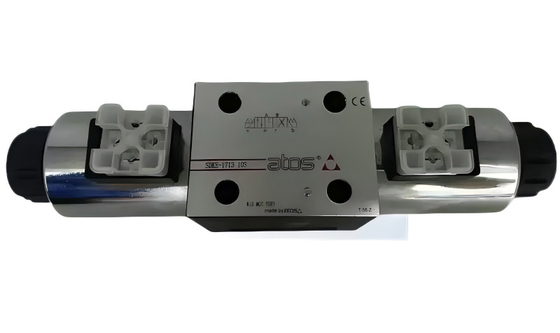

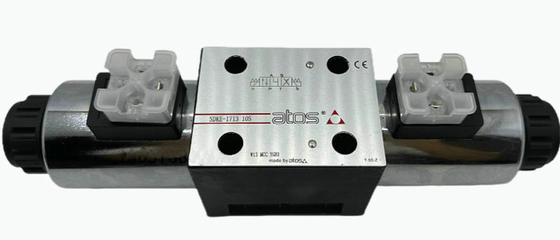

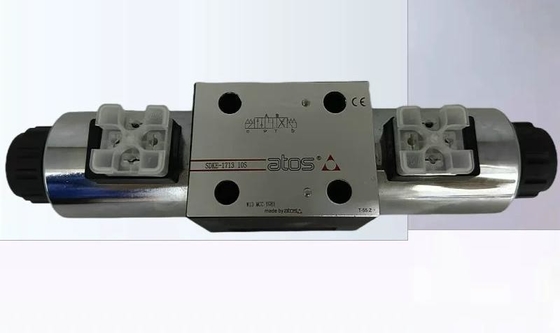

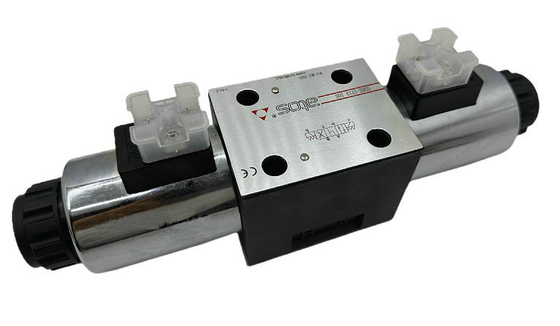

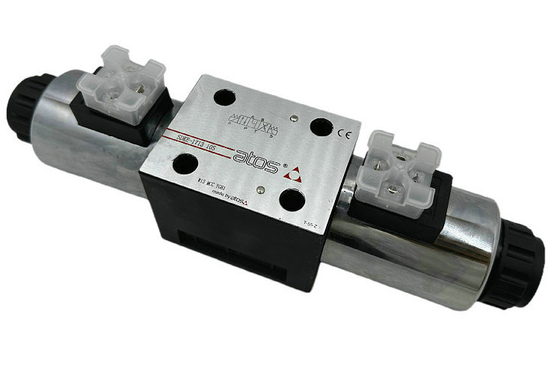

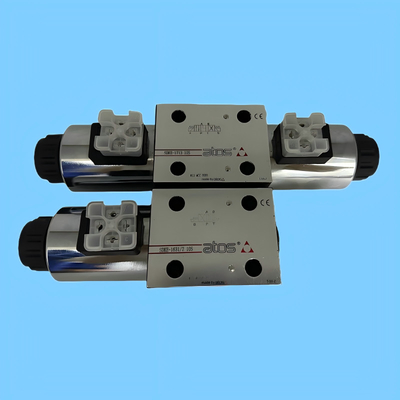

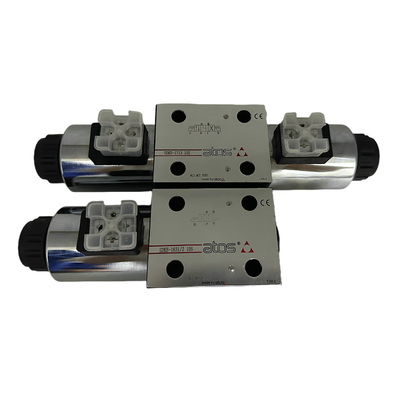

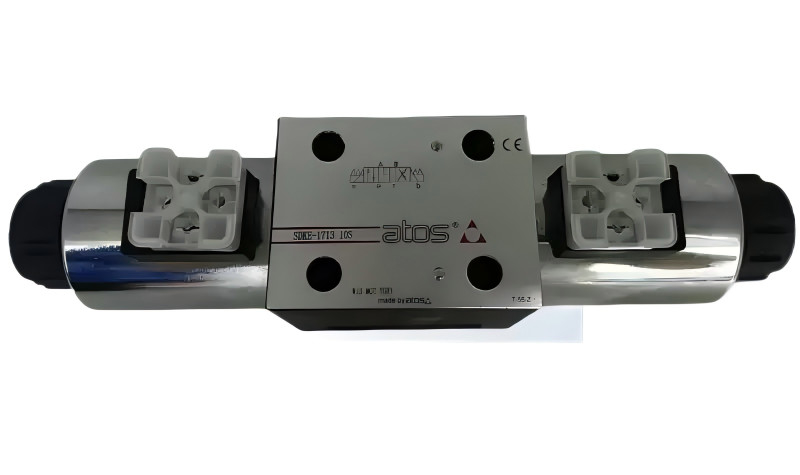

एटीओएस प्रत्यक्ष संचालित डबल सोलेनोइड दिशात्मक वाल्व SDKE-1711 10S SDKE-1716 10S

स्पूल प्रकार, दो या तीन स्थिति सीधे संचालित वाल्वों के साथ घुमावदार solenoids.

सोलेनोइड्स का निर्माण निम्न द्वारा किया जाता हैः

• गीले प्रकार के स्क्रूड ट्यूब, एसी और डीसी बिजली की आपूर्ति के लिए अलग, एकीकृत के साथ

मैनुअल ओवरराइड पिन

• एक्सचेंजेबल कॉइल्स, एसी या डीसी पावर सप्लाई के लिए विशिष्ट, आसानी से प्रतिस्थापित

उपकरण के बिना - उपलब्ध वोल्टेज के लिए अनुभाग 5 देखें

मानक कॉइल सुरक्षा IP65.

वैकल्पिक कॉइल IP67 एएमपी जूनियर टाइमर, जर्मन, सीसा तार के साथ उपलब्ध हैं

कनेक्शन (विकल्प XJ, XK, XS) या उत्तरी अमेरिकी मानक प्रमाणन के साथ

CURUS, बिना कनेक्टर के (विकल्प XUL)

विनिमेय रोल की विस्तृत श्रृंखला, खंड 2 देखें।

वाल्व शरीर व्यापक के साथ खोल-मोल्डिंग कास्टिंग द्वारा निर्मित 3 कक्ष प्रकार है

आंतरिक मार्ग जो कम दबाव की गिरावट सुनिश्चित करते हैं
