Name: नॉर्थमैन SWH-G02 हाइड्रोलिक सोलेनोइड संचालित दिशा नियंत्रण वाल्व
Brand: FLY AUTOMATION
SKU: SWH-G02-B2 SWH-G02-C2 SWH-G02-C3 SWH-G02-C4 SWH-G02-C6 SWH-G02-D2
Price: 45.00 USD
Availability: InStock

होम उत्पाद हाइड्रोलिक सिस्टम घटक

नॉर्थमैन SWH-G02 हाइड्रोलिक सोलेनोइड संचालित दिशा नियंत्रण वाल्व

Northman SWH-G02 Hydraulic Solenoid Operated Directional Control Valve

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन ताइवान
ब्रांड नाम:	Northman
मॉडल संख्या:	SWH-G02-B2 SWH-G02-C2 SWH-G02-C3 SWH-G02-C4 SWH-G02-C6 SWH-G02-D2

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	35-55USD
पैकेजिंग विवरण:	पॉली बैग, बॉक्स, कार्टन, पैलेट
प्रसव के समय:	3-12कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता:	प्रति सप्ताह 500 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

वोल्टेज:	DC24V AC220V	अधिकतम ऑपरेटिंग दबाव:	310 बार (4500 पीएसआई)
शरीर की सामग्री:	कार्बन स्टील	प्रवाह दर:	30 एलपीएम(8 जीपीएम)
चिपचिपाहट:	35 cSt ((175 SSU)	जोरदार प्रतिरोध:	1500 v/sec
संरक्षण वर्ग:	IP65	तापमान सीमा:	-25° C से +90° C (-13° F से +194° F)
हाइड्रोलिक तरल पदार्थ:	खनिज तेल, श्यानता 10 - 400 सीएसटी	अनुशंसित निस्पंदन:	25 माइक्रोन
प्रमुखता देना:	हाइड्रोलिक सोलेनोइड संचालित दिशा नियंत्रण वाल्व , नॉर्थमैन दिशा वाल्व सोलेनोइड

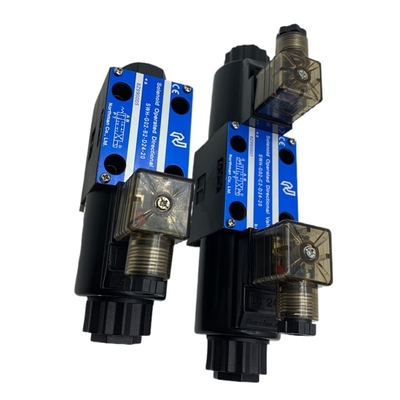

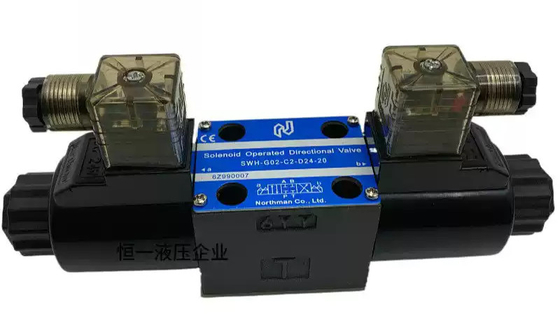

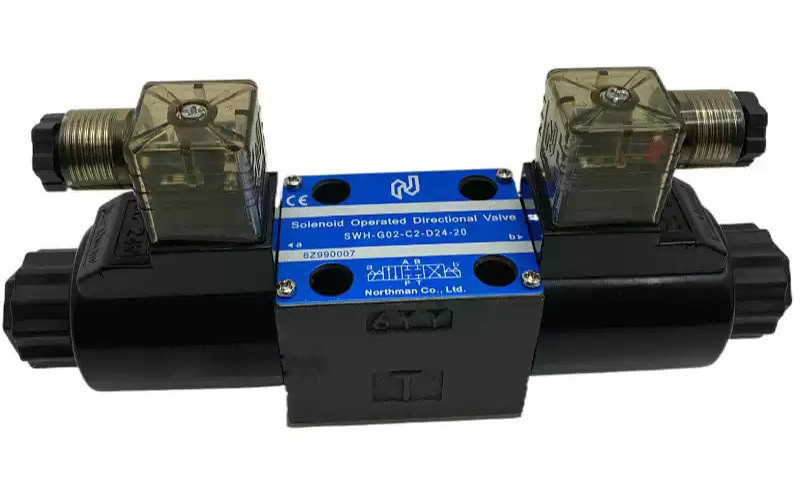

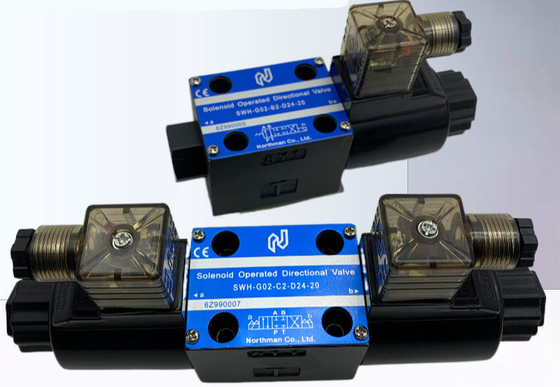

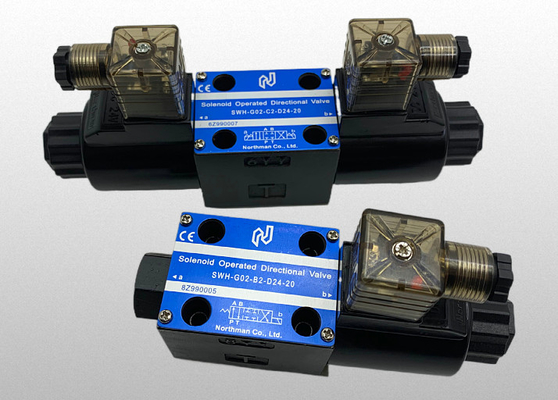

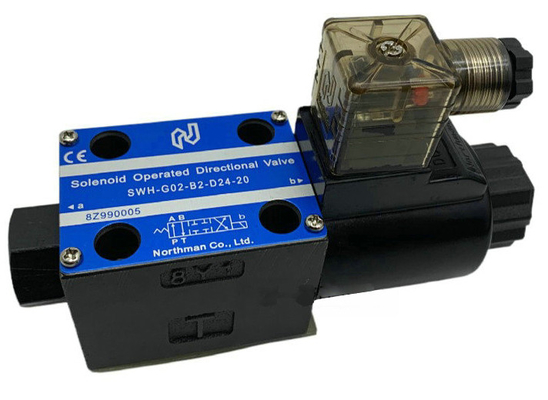

नॉर्थमैन SWH-G02 श्रृंखला हाइड्रोलिक सोलेनोइड संचालित दिशा नियंत्रण वाल्व

SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2

विशेषताएं

• ऑयल सिस्टम में काम करने वाला आर्मर, प्रभाव को कम करता है, शोर को कम करता है और सोलेनोइड जीवन को बढ़ाता है।

• गीले आर्मचर सोलेनोइड से पुशपिन सील खत्म हो जाती है, इसलिए वाल्व के लंबे जीवन के लिए कोई सील पहनने या रिसाव नहीं होता है।

• अधिकतम इन्सुलेशन गुणों के लिए मोल्ड कॉइल्स, जो नमी और गंदगी के लिए अछूता है।

• प्लग-इन सोलेनोइड, रखरखाव में आसानी के लिए।

• सभी रोल और बॉडीज विनिमेय हैं, जिससे रखरखाव सरल हो जाता है।

• संकेत दीपक और बोल्ट किट मानक हैं।

• उच्च दबाव, उच्च प्रवाह रेट, और कम दबाव गिरावट।

• विशेष रूप से डिजाइन, संतुलित स्पूल अधिकतम विश्वसनीयता और लंबे जीवन के लिए उचित शिफ्ट बल की अनुमति देता है।

• अग्नि प्रतिरोधी तरल पदार्थों के लिए विटन सील किट उपलब्ध हैं।

अधिकतम परिचालन दबावः 310 BAR (4500 PSI)

नामित प्रवाह क्षमताः 63 एलपीएम (16.8 जीपीएम) मैक्स - स्पूल के प्रकार के अनुसार भिन्न होता है

टैंक लाइन का अधिकतम प्रति-दबावः 138 BAR (2000 PSI)

ऑपरेशन की अधिकतम आवृत्तियाँः 300 सीपीएम

अनुशंसित निस्पंदनः 25 माइक्रोन

हाइड्रोलिक तरल पदार्थ: खनिज तेल, चिपचिपाहट 10 - 400 cST

तापमान सीमाः -25°C से +90°C (-13°F से +194°F)

तकनीकी डेटाः

• सोलेनोइड का उपयोग कॉइल के नामित वोल्टेज के -10% से +10% के भीतर किया जा सकता है।

• वोल्टेज 1500 v/sec का सामना करें।

• 100mQ से अधिक इन्सुलेशन प्रतिरोध

• IP65 रेटिंग के अनुरूप

• शिफ्ट एक्शन के लिए लगभग 0.1 सेकंड के क्षणिक संकेत की आवश्यकता होती है।

सहायक उपकरण:

• घुड़सवार बोल्ट किट वाल्व सॉकेट हेड कैप शिकंजा के साथ आपूर्ति की जाती हैं

(#10-24UNCx1-3/4"L 4 pcs) 50-70 kgf-cm (43.3-60.6 lb-in) के लिए कसने के टोक़ के लिए।

• ओ-रिंग AS568-012 4 पीसी.

दबाव में गिरावट और प्रदर्शन वक्र

परीक्षण प्रणाली

1परीक्षण वाल्व

2. पंप

3दबाव सेंसर

4प्रवाह सेंसर

5राहत वाल्व

6थ्रॉटल वाल्व

परीक्षण प्रणाली

1परीक्षण वाल्व

2. पंप

3दबाव सेंसर

4प्रवाह सेंसर

5राहत वाल्व

6थ्रॉटल वाल्व

परीक्षण की शर्तें

दबावः 138 बार (2000PSI)

प्रवाह दरः 30 एलपीएम ((8 जीपीएम)

चिपचिपाहटः 35 cSt ((175 SSU)

विशेषताएं

• ओवरटेक वोल्टेज को दबाता है।

• रिले संपर्कों के बीच चिंगारी को समाप्त करता है।

• रिले संपर्क का जीवनकाल बढ़ाता है।

प्रभाव

• नियंत्रण रिले की विश्वसनीयता में सुधार करता है।

• पारंपरिक रिले का जीवनकाल बढ़ाता है।

• एक लघु रिले के साथ संचालित किया जा सकता है।

• आरएसी रेक्टिफायर का अंतर्निहित डीसी मॉडल नियंत्रण रिले संपर्क पर चिंगारी को समाप्त करता है। इसे सीधे पीएलसी (प्रोग्राम करने योग्य लॉजिक कंट्रोलर) के साथ संचालित किया जा सकता है।

नॉर्थमैन SWH-G02 हाइड्रोलिक सोलेनोइड संचालित दिशा नियंत्रण वाल्व

मॉडल और वजन
मॉडल	वजन	मॉडल	वजन
मॉडल	किलोग्राम	मॉडल	किलोग्राम
SWH-G02-C -A-10-*	1.9(4.18)	SWH-G02-C -A *-20-	1.9(4.18)
SWH-G02-B - A-10-*	1.6 ((3.52)	SWH-G02-B- A*-20-	1.5(3.3)
SWH-G02-C- D/R-10-*	2.0(4.4)	SWH-G02-C - D/R *20-	2.0(4.4)
SWH-G02-B- D/R-10-**	1.6 ((3.52)	SWH-G02-B - D/R *-20-	1.6 ((3.52)
SWH-G02-D - A -10-*	1.9(4.18)	SWH-G02-D- A *-20-	1.9(4.18)
SWH-G02-D-D/R -10-*	1.9(4.18)	SWH-G02-D - D/R * -20-	1.9(4.18)

नॉर्थमैन SWH-G02 हाइड्रोलिक सोलेनोइड संचालित दिशा नियंत्रण वाल्व
