Name: टोक्यो KEIKI TOKIMEC सोलेनोइड संचालित दिशा नियंत्रण वाल्व DG4V-3
Brand: FLY AUTOMATION
SKU: DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5
Price: 106.00 USD
Availability: InStock

होम उत्पाद हाइड्रोलिक सिस्टम घटक

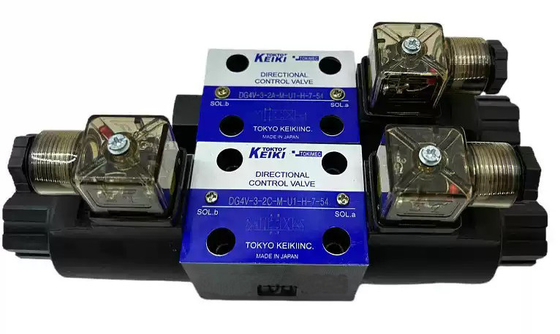

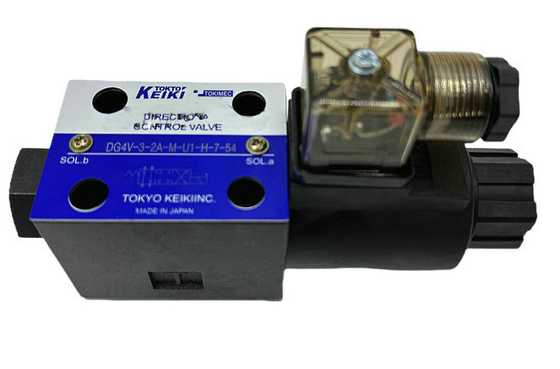

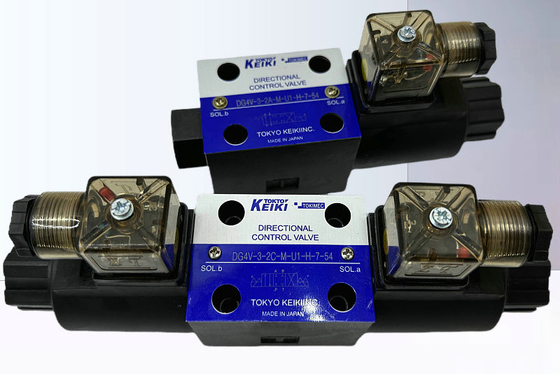

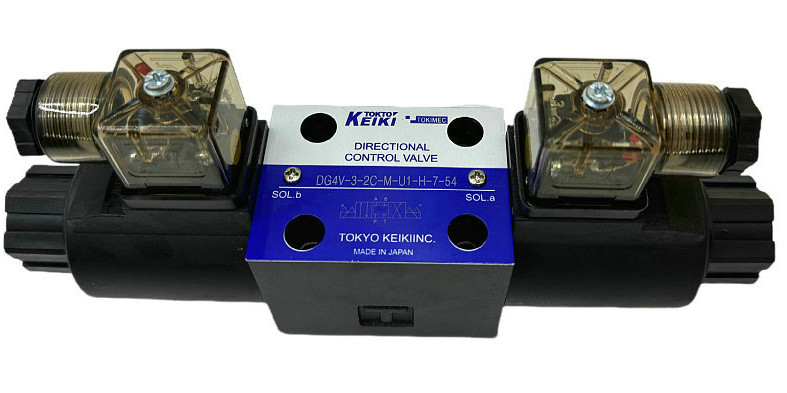

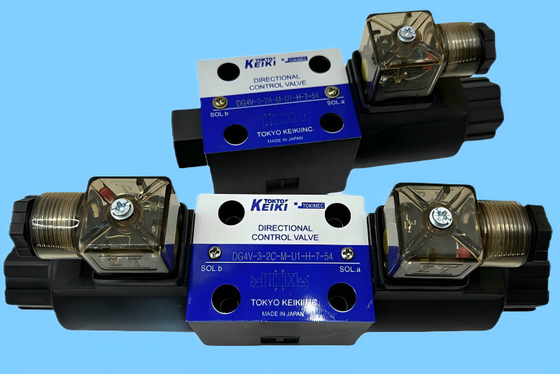

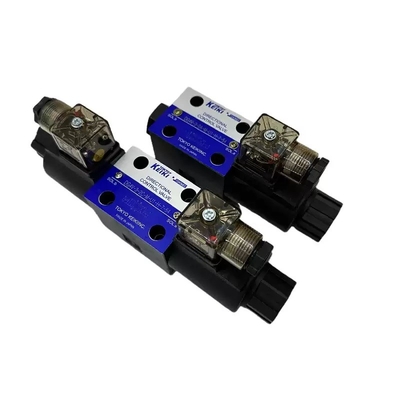

टोक्यो KEIKI TOKIMEC सोलेनोइड संचालित दिशा नियंत्रण वाल्व DG4V-3

Tokyo KEIKI TOKIMEC Solenoid Operated Directional Control Valves DG4V-3

उत्पाद विवरण:

उत्पत्ति के प्लेस:	जापान
ब्रांड नाम:	TOKIMEC
मॉडल संख्या:	DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	45-168USD
पैकेजिंग विवरण:	पॉली बैग, बॉक्स, कार्टन, पैलेट
प्रसव के समय:	3-12कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता:	प्रति सप्ताह 500 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

अधिकतम दबाव:	35 एमपीए	टैंक पोर्ट बैक प्रेशर:	20. 6MPa
कुंडल प्रकार:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	समाप्त:	डीजी: डीआईएन43650 डीएल: लीड तार(2)
इन्सुलेशन वर्ग:	H 180°C	वोल्टेज:	नामित वोल्टेज पर 90 %V
बिजली की खपत:	डीसी 28-31W एसीः 19-26W	तरल पदार्थ-तापमान:	-40-120℃
प्रमुखता देना:	सोलेनोइड संचालित दिशा नियंत्रण वाल्व , हाइड्रोलिक सोलेनोइड दिशात्मक नियंत्रण वाल्व , सोलेनोइड दिशात्मक नियंत्रण वाल्व

टोक्यो KEIKI TOKIMEC सोलेनोइड संचालित दिशात्मक नियंत्रण वाल्व DG4V-3

मॉडल:

DG4V-3-2A

DG4V-3-2N

DG4V-3-2C

DG4V-3-6C

DG4V-3-8C

DG4V-5

मॉडल कोड	अधिकतम कार्य दबाव एमपीए	अधिकतम प्रवाह एल/मिनट	टैंक पोर्ट बैक प्रेशर एमपीए	अधिकतम स्विचिंग आवृत्ति (cls/min)			वजन किलो
				एसी	डीसी	एसी/डीसी रूपांतरण	एकल सोलेनोइड्स		डबल सोलेनोइड्स
DG4V-3	35	"दबाव-प्रवाह विशेषताएं" देखें	20. 6	300	300	120	एसी	डीसी	एसी	डीसी
							1.5	1. 6	1.8	2.0

अधिकतम कार्य दबावः 35 एमपीए

टैंक पोर्ट बैक प्रेशर: 20.6 एमपीए

बिजली की खपतः DC 28-31W AC: 19-26W

इन्सुलेशन वर्गः H 180°C

वर्तमान मूल्य और बिजली की खपत तापमान की स्थितियों के अनुसार भिन्न होती है। तालिका में दिखाए गए मूल्य 30°C पर आधारित हैं।

एसी/डीसी रूपांतरण प्रकार में, एसी शक्ति का उपयोग अंतर्निहित रेक्टिफायर द्वारा डीसी सोलेनोइड को सक्रिय करने के लिए किया जाता है, और यह बीवी पीसी सोलेनोइड की विशेषताओं के साथ आता है,इसका अर्थ है कि अधिकतम प्रवाह के लिए पीई सोलेनोइड्स के लिए भी आइटम हैं।.

उपरोक्त सूचीबद्ध नहीं किए गए आपूर्ति वोल्टेज के लिए सोलेनोइड पर विवरण के लिए टोक्यो केकी से परामर्श करें।

माउंटिंग ओरिएंटेशन

कोई वसंत बंद प्रकार के सुरक्षित स्विचिंग सुनिश्चित करने के लिए

वाल्व, माउंट वाल्व इसलिए स्पूल अक्ष क्षैतिज है। वहाँ हैं

अन्य स्पूल/स्प्रिंग के लिए कोई माउंटिंग स्थिति प्रतिबंध नहीं

व्यवस्थाएं।

सोलेनोइड ऊर्जा

हमेशा सुनिश्चित करें कि सोलेनोइड का एक पक्ष deenergized है

के लिए वसंत केंद्रित

और वसंत ऑफसेट वाल्व, सोलनॉयड लगातार होना चाहिए

सर्किट स्विचिंग के दौरान ऊर्जा प्राप्त की।

सोलनॉयड स्पूल को निर्धारित स्थिति में लौटने का कारण बनेगा

कोई वसंत बंद प्रकार वाल्व के लिए, स्पूल

डिटेंट द्वारा स्विच स्थिति में रखा जाएगा लेकिन करने के लिए

सुनिश्चित करें कि सर्किट स्विचिंग, सोलेनोइड को ऊर्जा दी जानी चाहिए

0.1 सेकंड से अधिक के लिए।

टैंक बंदरगाह पाइपिंग

अनुमेय से अधिक असामान्य दबाव वृद्धि को रोकें

T बंदरगाह में उत्पन्न होने से प्रति दबाव रेटिंग। वाल्व

गीला आर्मचर प्रकार है तो सुनिश्चित करें कि वाल्व हमेशा भरा हुआ है

तेल के साथ।

वाल्वों का दो तरफ़ और तीन तरफ़ के रूप में प्रयोग करना

वाल्व चार-तरफा के रूप में डिजाइन किया गया है और अधिकतम प्रवाह सीमित है जब

दो या तीन-तरफा वाल्वों के रूप में उपयोग करते हैं।

विवरण।

सोलेनोइड ऊर्जा की लंबी अवधि

ध्यान दिया जाना चाहिए के रूप में लंबे समय तक सोलेनोइड

उच्च दबाव पर ऊर्जा के कारण स्पूल चिपकने और

स्विचिंग खराबी

बढ़ते दबाव के कारण खराबी

टैंक लाइनों के प्रवाह को जोड़ने से बचें

T बंदरगाह में अधिभार दबाव spool के लिए नेतृत्व कर सकते

कोई वसंत बंद प्रकार वाल्व नहीं हैं

बिजली बंद करने के दौरान इस तरह के खराबी के लिए अतिसंवेदनशील।

मैनुअल ऑपरेशन

मैनुअल स्विच करने के लिए, मैनुअल ओवरराइड पिन दबाएं.

ध्यान रखें कि उच्च पीठ के साथ संचालित बल बढ़ता है

दबाव (चित्र देखें)

1 हाइड्रोलिक द्रव

छोड़नाः खनिज तेल आधारित तरल, पानी-ग्लाइकोल आधारित तरल

F3: फॉस्फेट एस्टर

2 सोलेनोइड संचालित दिशा नियंत्रण वाल्व (गस्केट माउंटिंग)

गीला शौकिया प्रकार

3 माउंटिंग आयामोंः31S0 4401-03

5 स्पूल/स्प्रिंग व्यवस्था

एः स्प्रिंग ऑफसेट, ए प्रकार (2 स्थिति, एकल सोलेनोइड)

बी: स्प्रिंग ऑफसेट, बी प्रकार (2 स्थिति, एकल सोलेनोइड)

सी: स्प्रिंग सेंट्रर्ड प्रकार (3 स्थिति, डबल सोलेनोइड)

N: कोई वसंत बंद प्रकार नहीं (2 स्थिति, डबल सोलेनोइड)

6 सोलेनोइड असेंबली कॉन्फ़िगरेशन (स्प्रिंग सेट के लिए, प्रकार A और E)

छोड़ देंः मानक (ऊर्जायुक्तः पी से बी, ए से टी)

L: बाएं हाथ का निर्माण (ऊर्जायुक्तः P से A, B से T)

7 विद्युत वायरिंग प्रणाली

पी: प्लग-इन सोलेनोइड, कंडक्ट बॉक्स, जी 1/2

U: DIN43650 कनेक्टर, पीजी.11

KU: फ्लाइंग लीड (मानक सीसा तार की लंबाई 350 मिमी,

डीसी 12 वी, केवल 24 वी)

8 विद्युत सहायक उपकरण

छूटः कोई सामान नहीं (इलेक्ट्रिकल वायरिंग P, KU) और

बिना कनेक्टर्स के लिए (इलेक्ट्रिकल वायरिंग U)

1: कनेक्टर्स बिना सामान के (इलेक्ट्रिकल वायरिंग U)

2: सूचक दीपक के साथ (AC मानक)

4: सर्ज डिप्रेसर के साथ (इलेक्ट्रिकल वायरिंग KU, धीमी सोलेनोइड डीएनर्जी)

7: सूचक दीपक और अधिभार निवारक के साथ (DC मानक)

9: एडीसी सोलेनोइड रेक्टिफायर (फास्ट सोलेनोइड डी-एनेर्जी), इंडिकेटर लैंप और सर्ज सप्रेसर

12:एडीसी सोलेनोइड रेक्टिफायर (धीमी सोलेनोइड डीएनर्जीकरण), इंडिकेटर लैंप और ओवरज्यूस सप्रेसर
