फेस्टो क्यूएसएस-8-एफ क्यूएसएस-10-एफ क्यूएसएस-12-एफ क्यूएसएस सीरीज पुश-इन फिटिंग

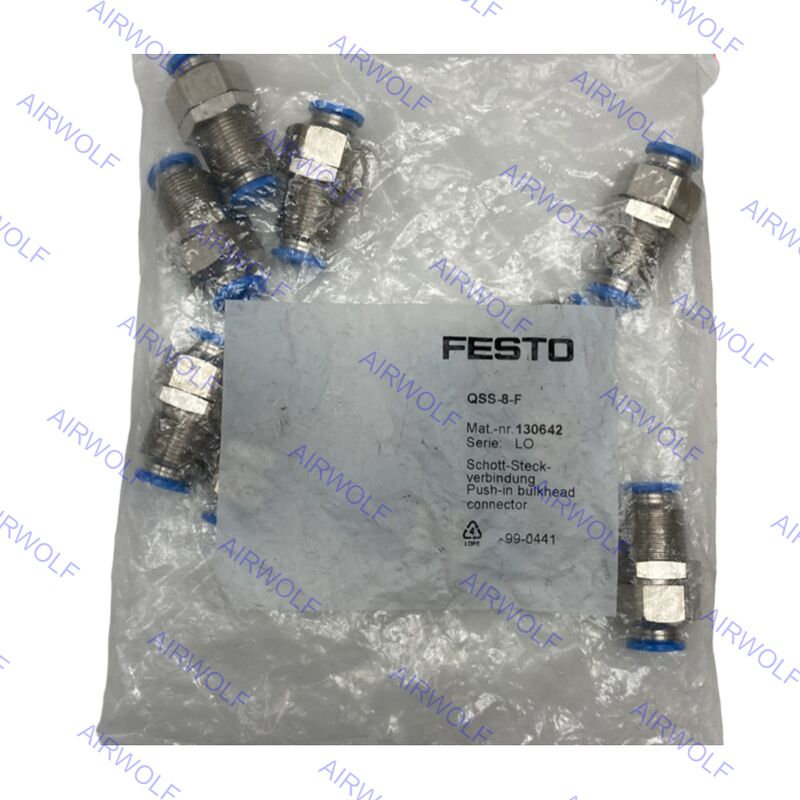

Festo QSS-8-F QSS-10-F QSS-12-F QSS Series Push-in Fitting

उत्पाद विवरण:

उत्पत्ति के प्लेस:	जर्मनी, चीन
ब्रांड नाम:	Festo, AIRWOLF or OEM
मॉडल संख्या:	क्यूएसएस-8-एफ, क्यूएसएस-10-एफ, क्यूएसएस-12-एफ

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	0-1USD
पैकेजिंग विवरण:	बक्से, कार्टन, पैलेट, प्लास्टिक बैग
प्रसव के समय:	1-7 कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति सप्ताह 5000 पीसीएस

संपर्क करें

विस्तृत उत्पाद विवरण

आइटम कोड:	क्यूएसएस-8-एफ, क्यूएसएस-10-एफ, क्यूएसएस-12-एफ	आवास सामग्री:	एनोडाइज्ड एल्यूमीनियम, निकेल-प्लेटेड पीतल, पीबीटी
ट्यूबिंग सील सामग्री:	एनबीआर	परिचालन दाब:	-0.95~14बार (पानी: अधिकतम 0.6 एमपीए अधिकतम 50 डिग्री सेल्सियस पर)
कार्य तापमान रेंज:	-10~+80℃	वायवीय कनेक्शन, पोर्ट 1:	ट्यूबिंग ओडी: 8 मिमी, 10 मिमी, 12 मिमी
वायवीय कनेक्शन, पोर्ट 2:	ट्यूबिंग ओडी: 8 मिमी, 10 मिमी, 12 मिमी	कामकाजी माध्यम:	आईएसओ 8573-1:2010 तक संपीड़ित हवा [7:-:-], पानी (तरल, बर्फ मुक्त)
प्रमुखता देना:	फेस्टो QSS पुश-इन फिटिंग , वारंटी के साथ वायवीय ट्यूब फिटिंग , क्यूएसएस सीरीज न्यूमेटिक कनेक्टर

Festo QSS-8-F QSS-10-F QSS-12-F QSS श्रृंखला पुश-इन फिटिंग

फेस्टो क्यूएसएस सीरीज़ में सीधे पुश-इन बुलचेड कनेक्टर्स होते हैं जिन्हें वायवीय और द्रव प्रणालियों में सुरक्षित ट्यूब-टू-ट्यूब कनेक्शन बनाने के लिए डिज़ाइन किया गया है।व्यापक क्विक स्टार (क्यूएस) रेंज का हिस्सा, यह अधिकतम लचीलापन प्रदान करने के लिए 1000 से अधिक प्रकार के मानक और कार्य फिटिंग प्रदान करता है। ये उच्च गुणवत्ता वाले कनेक्टर मुख्य रूप से ठोस निकेल-प्लेटेड पीतल से बने होते हैं,जो उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है।श्रृंखला में विभिन्न नाममात्र आकार शामिल हैं (जैसे, 6 मिमी, 8 मिमी, 10 मिमी, 12 मिमी) विभिन्न ट्यूब बाहरी व्यास को समायोजित करने के लिए,और कुछ वेरिएंट में अतिरिक्त सुरक्षा के लिए एनोडाइज्ड एल्यूमीनियम आवास है।इस डिजाइन में एक नीली पीओएम (पॉलीऑक्सीमेथिलीन) रिलीज़ रिंग शामिल है, जो ट्यूब को आसानी से, उपकरण मुक्त रूप से सम्मिलित करने और निकालने के लिए है।

आदेश कोडः

आइटम कोड	पोर्ट कनेक्शन1	पोर्ट कनेक्शन2	भाग नहीं।	पैकिंग मात्रा
QSS-8-F	ट्यूबिंग ओडीः 8 मिमी	ट्यूबिंग ओडीः 8 मिमी	130642	10
QSS-10-F	ट्यूबिंग ओडीः 10 मिमी	ट्यूबिंग ओडीः 10 मिमी	130643	10
QSS-12-F	ट्यूबिंग ओडीः 12 मिमी	ट्यूबिंग ओडीः 12 मिमी	130644	10

डेटाशीटः

सामान्य तकनीकी डेटा ️ मीट्रिक और जी नर धागा
वायवीय कनेक्शन, बंदरगाह 1	नर धागा M5	नर धागा G1/8	नर धागा G1/4	नर धागा G3/8	नर धागा G1/2	नर धागा G3/4
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
स्क्रू प्लग पर सील का प्रकार	सीलिंग रिंग
नाममात्र टोक़	1.2 एनएम	5.4 एनएम	9 एनएम	15.5 एनएम	26 एनएम	20 एनएम
नाममात्र तंग करने के टोक़ के लिए सहिष्णुता	± 20%
नाममात्र आकार	1.8.2.4 मिमी	2.6... 6 मिमी	3.1... 8.5 मिमी	4.2... 11 मिमी	6.4... 13 मिमी	20 मिमी
ट्यूबिंग डालने की गहराई 1)	14.9... 17 मिमी	14.9... 20.7 मिमी	17... 23.4 मिमी	18.1... 24.8 मिमी	23.3... 24.8 मिमी	27.54 मिमी
उत्पाद का वजन	8... 13 ग्राम	7.7... 31 ग्राम	13... 48 ग्राम	20... 97 ग्राम	३३... १५८ ग्राम	91.2 ग्राम

1) संकेतित नली सम्मिलन गहराई संदर्भ मूल्य हैं और प्रकार के आधार पर थोड़ा भिन्न हो सकते हैं।

सामान्य तकनीकी डेटा ️ पुरुष आर धागा
वायवीय कनेक्शन, बंदरगाह 1	नर धागा R1/8	नर धागा R1/4	नर धागा R3/8	नर धागा R1/2
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
स्क्रू प्लग पर सील का प्रकार	कोटिंग
नाममात्र आकार	2.4... 6 मिमी	2.8... 8.5 मिमी	4.2... 11 मिमी	6.3... 13 मिमी
ट्यूबिंग डालने की गहराई 1)	11.6... 20.7 मिमी	11.9... 23.4 मिमी	17... 24.8 मिमी	20.2... 24.8 मिमी

सामान्य तकनीकी डेटा ️ महिला जी धागा
वायवीय कनेक्शन, बंदरगाह 1	स्त्री यार्न G1/8	स्त्री यार्न G1/4	मादा धागा G3/8	मादा धागा G1/2
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
स्क्रू प्लग पर सील का प्रकार	कोटिंग
नाममात्र आकार	2.8... 7 मिमी	3... 11 मिमी	5... 11 मिमी	11... 15 मिमी

सामान्य तकनीकी डेटा ️ पुश-इन आस्तीन
वायवीय कनेक्शन, बंदरगाह 1	पुश-इन आस्तीन Ø 4 मिमी	पुश-इन आस्तीन Ø 6 मिमी	पुश-इन आस्तीन Ø 8 मिमी	पुश-इन आस्तीन Ø 10 मिमी	पुश-इन आस्तीन Ø 12 मिमी	पुश-इन आस्तीन Ø 16 मिमी
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
नाममात्र आकार	2.5 मिमी	2.3... 4 मिमी	2.3... 6 मिमी	3.8. 7.5 मिमी	3.7... 9 मिमी	7.8... 11 मिमी

वायवीय कनेक्शन, बंदरगाह 1	नली के बाहरी व्यास के लिए 4 मिमी	6 मिमी के बाहरी व्यास के ट्यूबों के लिए	नली के बाहरी व्यास के लिए 8 मिमी	ट्यूबों के बाहरी व्यास के लिए 10 मिमी	नली के बाहरी व्यास के लिए 12 मिमी	नली के बाहरी व्यास के लिए 16 मिमी
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
