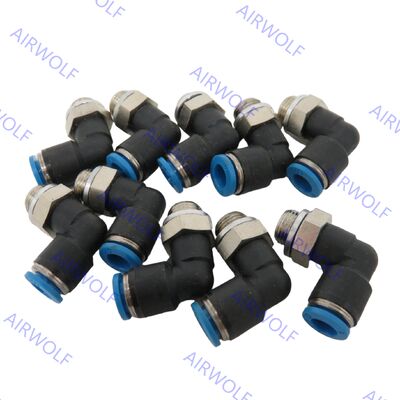

QSL-G1/8-8 QSL-G1/8-8-50 QSL-G1/4-6 QSL-G1/4-6-100 Festo QSL सीरीज L आकार का पुश-इन फिटिंग

QSL-G1/8-8 QSL-G1/8-8-50 QSL-G1/4-6 QSL-G1/4-6-100 Festo QSL Series L-shape Push-in Fitting

उत्पाद विवरण:

उत्पत्ति के प्लेस:	जर्मनी, चीन
ब्रांड नाम:	Festo, AIRWOLF or OEM
मॉडल संख्या:	क्यूएसएल-जी1/8-8, क्यूएसएल-जी1/8-8-50, क्यूएसएल-जी1/4-6, क्यूएसएल-जी1/4-6-100

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	0-1USD
पैकेजिंग विवरण:	बक्से, कार्टन, पैलेट, प्लास्टिक बैग
प्रसव के समय:	1-7 कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति सप्ताह 5000 पीसीएस

संपर्क करें

विस्तृत उत्पाद विवरण

आइटम कोड:	क्यूएसएल-जी1/8-8, क्यूएसएल-जी1/8-8-50, क्यूएसएल-जी1/4-6, क्यूएसएल-जी1/4-6-100	आवास सामग्री:	एनोडाइज्ड एल्यूमीनियम, निकेल-प्लेटेड पीतल, पीबीटी
ट्यूबिंग सील सामग्री:	एनबीआर	परिचालन दाब:	-0.95~14बार (पानी: अधिकतम 0.6 एमपीए अधिकतम 50 डिग्री सेल्सियस पर)
कार्य तापमान रेंज:	-10~+80℃	वायवीय कनेक्शन, पोर्ट 1:	जी1/8, जी1/4
वायवीय कनेक्शन, पोर्ट 2:	ट्यूबिंग ओडी: 6 मिमी, 8 मिमी	कामकाजी माध्यम:	आईएसओ 8573-1:2010 तक संपीड़ित हवा [7:-:-], पानी (तरल, बर्फ मुक्त)
प्रमुखता देना:	Festo QSL L आकार का पुश-इन फिटिंग , L-आकार की नली के लिए फिटिंग , QSL-G1/8-8 पुश-इन कनेक्टर

QSL-G1/8-8 QSL-G1/8-8-50 QSL-G1/4-6 QSL-G1/4-6-100 Festo QSL सीरीज L आकार का पुश-इन फिटिंग

फेस्टो क्यूएसएल श्रृंखला असाधारण बहुमुखी प्रतिभा प्रदान करती है, जिसमें विभिन्न प्रकार के ट्यूब आकारों और यहां तक कि थ्रेडेड पोर्ट (बीएसपीपी/जी-थ्रेड) को जोड़ने के लिए मॉडल की एक विस्तृत श्रृंखला उपलब्ध है।विभिन्न वायवीय सेटअप में निर्बाध एकीकरण सुनिश्चित करना. आईएसओ 8573-1 के अनुसार संपीड़ित हवा के साथ उपयोग के लिए डिज़ाइन किया गया:2010, ये फिटिंग फैक्ट्री ऑटोमेशन और पैकेजिंग मशीनरी से लेकर रोबोटिक्स तक के अनुप्रयोगों के लिए उपयुक्त हैं।कुशल बनाने के लिए जाने के समाधानविभिन्न उद्योगों में कॉम्पैक्ट और विश्वसनीय वायवीय कनेक्शन।

आदेश कोडः

आइटम कोड	पोर्ट कनेक्शन1	पोर्ट कनेक्शन2	भाग नहीं।	पैकिंग मात्रा
QSL-G1/8-8	नर धागा G1/8	ट्यूबिंग ओडीः 8 मिमी	186119	10
QSL-G1/8-8-50	नर धागा G1/8	ट्यूबिंग ओडीः 8 मिमी	132050	50
QSL-G1/4-6	नर धागा G1/4	ट्यूबिंग ओडीः 6 मिमी	186118	10
QSL-G1/4-6-100	नर धागा G1/4	ट्यूबिंग ओडीः 6 मिमी	132051	100

डेटाशीटः

सामान्य तकनीकी डेटा ️ मीट्रिक और जी नर धागा
वायवीय कनेक्शन, बंदरगाह 1	नर धागा M5	नर धागा G1/8	नर धागा G1/4	नर धागा G3/8	नर धागा G1/2	नर धागा G3/4
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
स्क्रू प्लग पर सील का प्रकार	सीलिंग रिंग
नाममात्र टोक़	1.2 एनएम	5.4 एनएम	9 एनएम	15.5 एनएम	26 एनएम	20 एनएम
नाममात्र तंग करने के टोक़ के लिए सहिष्णुता	± 20%
नाममात्र आकार	1.8.2.4 मिमी	2.6... 6 मिमी	3.1... 8.5 मिमी	4.2... 11 मिमी	6.4... 13 मिमी	20 मिमी
ट्यूबिंग डालने की गहराई 1)	14.9... 17 मिमी	14.9... 20.7 मिमी	17... 23.4 मिमी	18.1... 24.8 मिमी	23.3... 24.8 मिमी	27.54 मिमी
उत्पाद का वजन	8... 13 ग्राम	7.7... 31 ग्राम	13... 48 ग्राम	20... 97 ग्राम	३३... १५८ ग्राम	91.2 ग्राम

1) संकेतित नली सम्मिलन गहराई संदर्भ मूल्य हैं और प्रकार के आधार पर थोड़ा भिन्न हो सकते हैं।

सामान्य तकनीकी डेटा ️ पुरुष आर धागा
वायवीय कनेक्शन, बंदरगाह 1	नर धागा R1/8	नर धागा R1/4	नर धागा R3/8	नर धागा R1/2
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
स्क्रू प्लग पर सील का प्रकार	कोटिंग
नाममात्र आकार	2.4... 6 मिमी	2.8... 8.5 मिमी	4.2... 11 मिमी	6.3... 13 मिमी
ट्यूबिंग डालने की गहराई 1)	11.6... 20.7 मिमी	11.9... 23.4 मिमी	17... 24.8 मिमी	20.2... 24.8 मिमी

सामान्य तकनीकी डेटा ️ महिला जी धागा
वायवीय कनेक्शन, बंदरगाह 1	स्त्री यार्न G1/8	स्त्री यार्न G1/4	मादा धागा G3/8	मादा धागा G1/2
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
स्क्रू प्लग पर सील का प्रकार	कोटिंग
नाममात्र आकार	2.8... 7 मिमी	3... 11 मिमी	5... 11 मिमी	11... 15 मिमी

सामान्य तकनीकी डेटा ️ पुश-इन आस्तीन
वायवीय कनेक्शन, बंदरगाह 1	पुश-इन आस्तीन Ø 4 मिमी	पुश-इन आस्तीन Ø 6 मिमी	पुश-इन आस्तीन Ø 8 मिमी	पुश-इन आस्तीन Ø 10 मिमी	पुश-इन आस्तीन Ø 12 मिमी	पुश-इन आस्तीन Ø 16 मिमी
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
नाममात्र आकार	2.5 मिमी	2.3... 4 मिमी	2.3... 6 मिमी	3.8. 7.5 मिमी	3.7... 9 मिमी	7.8... 11 मिमी

वायवीय कनेक्शन, बंदरगाह 1	नली के बाहरी व्यास के लिए 4 मिमी	6 मिमी के बाहरी व्यास के ट्यूबों के लिए	नली के बाहरी व्यास के लिए 8 मिमी	ट्यूबों के बाहरी व्यास के लिए 10 मिमी	नली के बाहरी व्यास के लिए 12 मिमी	नली के बाहरी व्यास के लिए 16 मिमी
डिजाइन	पुश-पुल सिद्धांत
माउंटिंग स्थिति	वैकल्पिक
